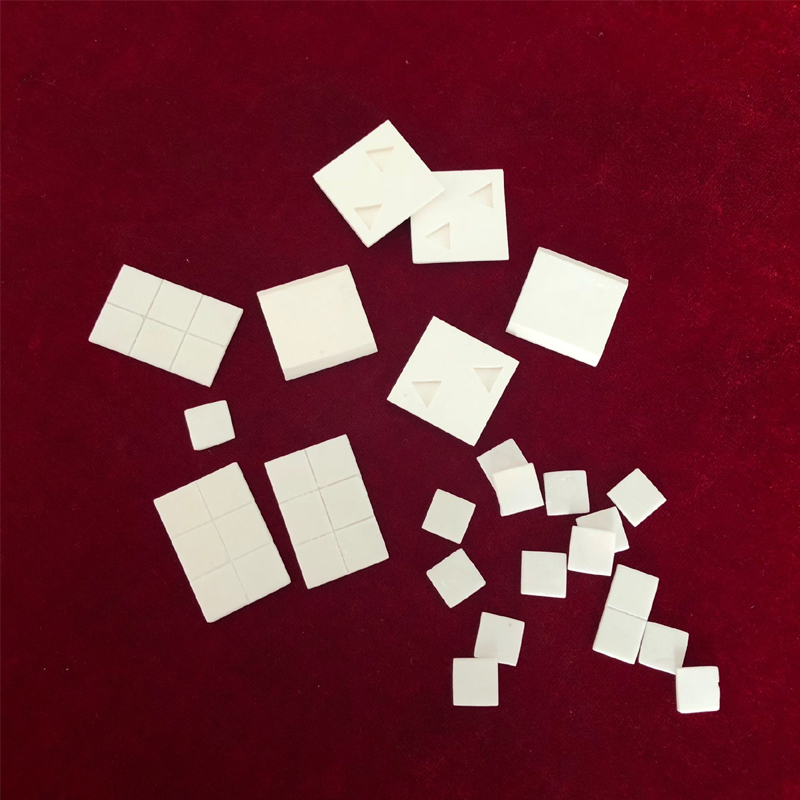

Cerámica de alúmina para semiconductores
Cerámica de alúminaSe utilizan ampliamente en diversos componentes de equipos de fabricación de semiconductores. Por ejemplo, en equipos de deposición química en fase de vapor (CVD), los componentes de la cámara de reacción, fabricados con cerámica de alúmina, pueden soportar entornos hostiles como altas temperaturas y corrosión química, lo que garantiza la estabilidad y consistencia del proceso de reacción. En equipos de litografía,cerámica de alúminaSe utilizan para fabricar plataformas ópticas de alta precisión y componentes portantes, y su alta dureza y estabilidad dimensional ayudan a garantizar la precisión y repetibilidad de la litografía.
Con el desarrollo de dispositivos semiconductores hacia la miniaturización y el alto rendimiento, los requisitos para los materiales de embalaje electrónico también están aumentando.Cerámica de alúminaTienen buena conductividad térmica, aislamiento eléctrico y propiedades mecánicas, lo que permite disipar eficazmente el calor generado por el chip, protegiéndolo de las influencias ambientales externas. Por ejemplo, en los encapsulados cerámicos multicapa (MLCC),cerámica de alúminaActúa como material de sustrato, proporcionando conexiones eléctricas confiables y soporte físico para el chip.
Cerámica de alúminaTienen una excelente estabilidad química y resistencia a altas temperaturas, lo que los convierte en un material ideal para la fabricación de sensores semiconductores. Por ejemplo, en sensores de gas,cerámica de alúminaSirven como soporte para componentes sensibles, que pueden funcionar de forma estable en entornos hostiles como altas temperaturas y alta humedad, y tienen alta sensibilidad y capacidad de detección selectiva para gases específicos. En los sensores de presión, la alta resistencia mecánica y estabilidad de...cerámica de alúminaPuede garantizar que el sensor pueda medir con precisión los cambios de presión incluso en condiciones de estrés a largo plazo.
Elcerámica de alúminaUn inductor espiral plano fabricado con tecnología de semiconductores puede aumentar su frecuencia autoarmónica. Mediante un analizador de red de extremo único para comprobar su valor S, se pueden obtener los valores de inductancia y Q. Investigaciones han demostrado que parámetros como el ancho, el espaciado, las espiras y el radio de la bobina influyen significativamente en su valor de inductancia y factor de calidad. En el rango de baja frecuencia, los resultados de la prueba coinciden con los de la simulación, pero a medida que aumenta la frecuencia, la diferencia se incrementa debido al efecto parásito de la sonda de prueba.
