El papel crucial de la sinterización a 1800 °C en las propiedades de la cerámica de alúmina: el arte de equilibrar la alta densificación y los avances en rendimiento
Como uno de los materiales cerámicos avanzados más utilizados en el sector industrial, la optimización del rendimiento de la cerámica de alúmina siempre ha sido un tema central en la investigación científica y la industria. Recientemente, numerosos estudios se han centrado en la influencia de la temperatura de sinterización en las propiedades de la cerámica de alúmina, entre los cuales se ha confirmado que la sinterización a 1800 °C es un arma de doble filo: puede mejorar significativamente la densificación y las propiedades térmicas del material, pero también puede provocar una disminución de las propiedades mecánicas debido al crecimiento excesivo del grano. Este artículo analizará en profundidad las ventajas y desventajas de este proceso de sinterización a alta temperatura, en combinación con los últimos resultados de investigación.
Ⅰ. Efectos positivos de la sinterización a 1800 °C: densificación y mejora de las propiedades funcionales
1.El salto en la densificación y la conductividad térmica
Datos experimentales muestran que, al aumentar la temperatura de sinterización de 1600 °C a 1800 °C, la densificación de la cerámica de alúmina de alta pureza aumenta del 99,3 % al 99,7 %, acercándose a la densidad teórica. Simultáneamente, aumenta la conductividad térmica, beneficiándose de la reducción de la porosidad y la optimización de las estructuras de los límites de grano. Esta característica la convierte en un material ideal para módulos de disipación de calor de semiconductores y dispositivos electrónicos de alta potencia, abordando eficazmente los desafíos de la gestión térmica en entornos de alta temperatura.
2. Mejora de las propiedades eléctricas
La cerámica de alúmina sinterizada a 1800 °C alcanza valores máximos de constante dieléctrica (10,7 a 1 MHz) y rigidez dieléctrica (60,3 kV/mm), con una resistividad volumétrica de hasta 2,90 × 10¹⁷ Ω·cm, lo que cumple con los requisitos de los materiales aislantes de alta frecuencia. Diversos estudios han demostrado que la mejora de la densificación reduce el riesgo de descarga porosa, mejorando así la rigidez dieléctrica.
3. Estabilidad a altas temperaturas y resistencia a la corrosión
La cerámica sinterizada a esta temperatura presenta un desarrollo de grano completo y una estructura reticular hexagonal estable, lo que le confiere una excelente resistencia a altas temperaturas y a la corrosión ácido-alcalina. Es adecuada para aplicaciones en entornos de radiación de centrales nucleares y revestimientos de reactores químicos.
II. Desafíos de la sinterización a 1800 °C: El punto crítico de las propiedades mecánicas
A pesar de las numerosas ventajas que aporta la sinterización a alta temperatura, no se pueden ignorar sus efectos secundarios:
Engrosamiento del grano y disminución de la resistencia: Cuando la temperatura supera los 1650 °C, el tamaño del grano aumenta rápidamente de 4,5 μm (1650 °C) a 12,5 μm (1800 °C), lo que provoca una disminución drástica de la resistencia a la flexión, de 488,9 MPa a 420 MPa. La aceleración de la migración del límite de grano es la principal causa, ya que algunos poros se encapsulan dentro de los granos y forman microdefectos.
Aumento de la pérdida dieléctrica: El valor de la tangente de pérdida (5,4×10⁻⁴) de la muestra sinterizada a 1800 °C es mucho mayor que el de las muestras de baja temperatura, posiblemente relacionado con la generación de defectos de vacancia de oxígeno en atmósfera reductora.
3. Avances técnicos: ¿Cómo equilibrar las ventajas y desventajas de la sinterización a 1800 °C?
Para superar las limitaciones de la sinterización a alta temperatura, los investigadores han propuesto las siguientes soluciones:
1. Optimización de los auxiliares de sinterización:La adición de coadyuvantes como MgO y TiO₂ puede reducir la energía de activación de la sinterización e inhibir el crecimiento anormal del grano a 1800 °C. Por ejemplo, el tamaño de grano de la cerámica de alúmina de alta pureza dopada con MgO puede controlarse con una precisión de 10 μm.
2. Método de sinterización de dos pasos:En primer lugar, la densificación rápida a una temperatura alta (por ejemplo, 1750 °C), seguida de un mantenimiento a largo plazo a una temperatura baja (por ejemplo, 1500 °C), equilibra la densificación y la estructura de grano fino.
3. Procesos de sinterización avanzados:La adopción de la sinterización por plasma de chispa (SPS) o sinterización por microondas puede reducir el requisito de temperatura entre 200 y 300 °C, evitando los defectos de la sinterización tradicional de alta temperatura.

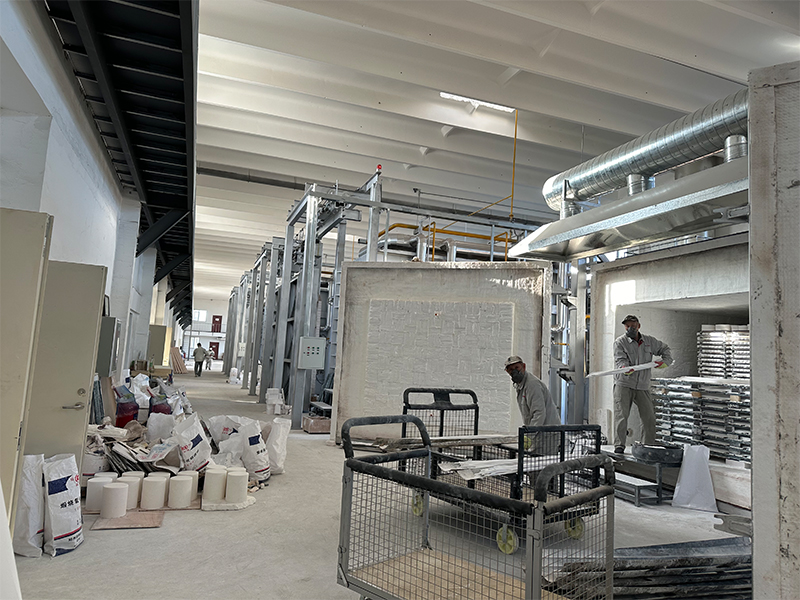

IV. Perspectivas de aplicación: El salto del laboratorio a la industrialización
