Como cerámica estructural especial básica para aplicaciones industriales,tubos cerámicos de alúminaSe caracterizan por un aislamiento eléctrico superior, una excepcional resistencia al desgaste, una fuerte inercia química y una excelente estabilidad térmica. Se utilizan ampliamente en una gran variedad de aplicaciones, como hornos tubulares de laboratorio, hornos de difusión de semiconductores, transporte de medios químicos corrosivos, sinterización de baterías de litio de nueva generación y aislamiento eléctrico de alta frecuencia en equipos industriales.
1. Condiciones estáticas ordinarias de alta temperatura
En condiciones estáticas normales de alta temperatura, la vida útil es del 99%.tubos cerámicos de alúminapuede alcanzar las 30.000 horas. Sin embargo, bajo el campo eléctrico alterno de alta frecuencia de 2,4 GHz en aplicaciones de semiconductores, se produce un ligero daño por polarización en los límites de grano en la pared interna de los tubos cerámicos. Junto con choques de ciclos térmicos extremos de más de 80 °C por minuto, los microporos en los límites de grano se expanden rápidamente, reduciendo la vida útil en más del 40 %. En entornos operativos de energía de hidrógeno, la permeación de trazas de hidrógeno libre socava la estabilidad de la red cristalina de alúmina. En comparación con las condiciones de servicio oxidantes convencionales, la resistencia a la flexión de los tubos disminuye en un 27 %. Esta es la razón principal por la quetubos cerámicos de alúminaLos tubos diseñados específicamente para equipos de energía de hidrógeno no pueden ser reemplazados por tubos cerámicos industriales estándar.
2. Pureza de la alúmina
Durante mucho tiempo, la industria se ha adherido a la conclusión establecida de que cuanto mayor sea la pureza de la alúmina, mejor será el rendimiento de los productos tubulares. Sin embargo, los datos de las pruebas microscópicas de materiales indican que, con el mismo polvo de alta pureza de 99,8 % de alúmina, factores como la distribución de las fases de los límites de grano en el polvo, el grado de unión interfacial entre las paredes internas y externas del tubo y la porosidad cerrada a escala micrométrica tienen un impacto mucho mayor en el rendimiento que el propio índice de pureza.

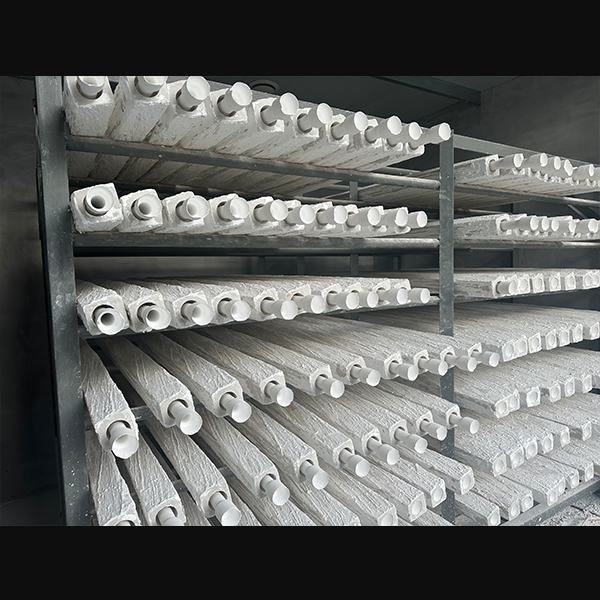

3. Durante la sinterización
A diferencia de los defectos de proceso evidentes, como el agrietamiento durante la sinterización, las tensiones mecánicas residuales y las tensiones térmicas que quedan después del prensado isostático totalmente automático, el rectificado, el corte y el biselado de precisión CNC son factores influyentes latentes que se han pasado por alto durante mucho tiempo.
Gama altatubos cerámicos de alúminaActualmente se requieren tolerancias dimensionales a nivel micrométrico. El acabado posterior daña la estructura granular original de la pared del tubo, formando una capa de tensión de 0,01 a 0,05 mm en la superficie. No se producen anomalías a temperatura ambiente, pero las grietas se inician en la capa de tensión cuando el producto opera bajo condiciones de alta temperatura y presión negativa.
